压汞法，是测定固体材料中介孔和大孔的孔容积、孔径分布及孔隙率的一种常用方法，是基于汞对一般固体具有非浸润性特点，在外加压力的作用下使汞进入固体孔道，进而依据Washburn理论方程分析得出固体材料的孔结构情况。

孔直径测试范围：30nm-200μm

孔体积测试范围：0.3-3.5ml

测试精度：≤ 0.5%

**试验压力：50Mpa

产品概览

测试原理

压汞法（Mercury intrusion porosimetry），是测定固体材料中介孔和大孔的孔容积、孔径分布及孔隙率的一种常用方法，是基于汞对一般固体具有非浸润性特点，在外加压力的作用下使汞进入固体孔道，进而依据Washburn理论方程分析得出固体材料的孔结构情况。
YG-23A压汞仪的
孔径测试范围：30nm-200um | 孔体积测试范围：0.3-3.5ml
常用于页岩、催化剂材料、建筑材料、聚合物树脂等材料的结构物理特性表征。
YG-23A型压汞仪满足ISO 15901-1:2005国际标准及GB/T 21650.1-2008国家标准。

工作原理

根据Washburn理论方程：
r=（-2σcosθ）/p
 r为孔半径（圆柱形孔模型），nm ；
 p为外加压力（注汞压力），MPa；
 σ为汞的表面张力，N·m -1；
 θ为汞与被测材料的浸润角；
汞压入的孔半径r与外加压力p成反比，外压越大，汞能进入的孔半径越小，汞压入的顺序是先外部后内部、先大孔后小孔。通过测量不同压力下注入的汞体积量即可知相应孔半径大小的孔体积，从而可以求出多孔材料的孔径分布曲线。孔体积随孔径大小变化的曲线，亦称孔隙度。

产品特点

YG-23A型压汞仪主要由真空系统 ､样品室系统 ､加压系统 ､测量控制系统四部分组成，操作台和计算机相连接，含有汞蒸气的真空管道及样品室系统组装在工作流程柜中进行。操作台和流程柜分别放置在无汞和有汞操作间内，相互隔开，具有严格的汞安全防护措施，有效避免汞蒸气对室内环境的影响，完全保证了操作人员的健康安全。

真空系统

——主要由一台双级真空泵和真空传感器组成，极限真空度为0.05Pa。

加压系统

——由一台100ml电动柱塞泵提供，为流程提供0-50Mpa（7250psi）压力，无级调速控制泵速度的快慢及加退压。

样品室系统

——样品室各组分的连接，采用了重力差原理，将样品室的位置提高，利用正压环境进行压力测试（高度差使样品室的压力低于体积计内汞面和汞瓶汞面将近1个大气压，从而使压力计量全部在正压下进行）的精密技术，克服了国内外其它厂家仪器压力测量在负压（小于1个大气压）下进行而不便利的情况。方便、适用，保证了整个实验的连续性 ､稳定性 ､可靠性和完整性。

测量控制系统

——包括压力测量 ､电容测量 ､真空测量三个部分。 其中压力计量由1Mpa（145psi）和50Mpa（7250psi）两路压力变送器和数字压力表来表示

规格参数

典型应用

孔隙分布图

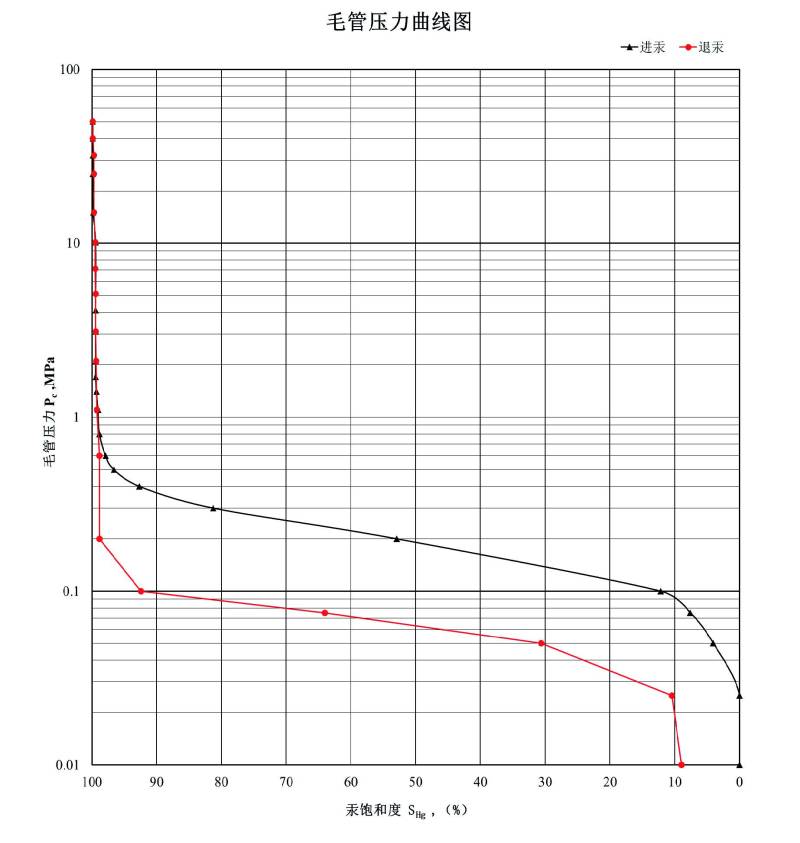

毛管压力曲线图
